如何利用EDA的bug隐藏硬件木马？解读Lost in Translation/MiRTL攻击（一）
发布时间:
最近发现了一篇论文解读，写得很好，经过作者知乎@cassuto 同意，分享给大家
MiRTL 攻击是在’Lost in Translation: Enabling Confused Deputy Attacks on EDA
Software with TransFuzz’这篇论文1中首次提出的。论文作者为 ETH Zurich 的 Flavien Solt 和 Kaveh
Razavi，发表在 USENIX
Sec’2025。这篇论文是今年上半年我读过的非常强的工作之一。下面尝试根据自己理解写一篇解读，多有疏漏之处，恳请批评指正。
题外话，之前关注 CellIFT2 、Cascade3、μCFI4等工作很久了，后来才注意到这些都是 Flavien Solt
他们主导或参与的，真心羡慕，不知道 8 月西雅图开会能不能见到作者本尊｡ﾟヽ(ﾟ´Д`)ﾉﾟ｡
开源代码：HTTPS://GitHub.com/comsec-
group/mirtl，项目主页：HTTPS://comsec.ethz.ch/research/hardware-design-
security/mirtl/
0x1 EDA 存在什么问题？
我们知道芯片是 IT 设施信任链 的一环。不受信任的厂商可能在电路中植入硬件木马（HT,Hardware
Trojan），从而在硬件层面直接取得系统的较高特权，威胁机密性/完整性/可用性。这大概也是在敏感领域需要坚持走自主可控路线的一条论据。
站在敌手角度看，HT 致命弱点在于白盒 HT 检测，而这个领域已经发展了约 17 年。HT 为了逃过检测，通常将触发条件预设得极为稀疏。相对于整个state
space而言，触发条件只占极小部分，使防御方搜到 HT 的概率极低。然而，白盒的防御方可以通过 SAT 求解器利用安全属性自动找出 HT
的触发条件。又比如，白盒的防御方也可以将系统中高敏感数据标记为污点，通过信息流跟踪（IFT,Information Flow
Track）发现将高敏感数据流连接到低敏感数据流的 HT。
在白盒条件 HT 逃逸如此困难的情况下，Lost in Translation 这篇文章给出一个有趣的发现：EDA 某些环节的 bug 有可能被
HT 利用来逃过白盒检测。如下图，传统 IC flow 包含仿真/验证、综合两条分支。假设敌手能够构造一类 HT，利用仿真/验证/综合工具的 bug 将
HT 识别为死代码，但 HT 在正常的综合器中仍然是活的，那么 HT 就会逃过检测（图 a）

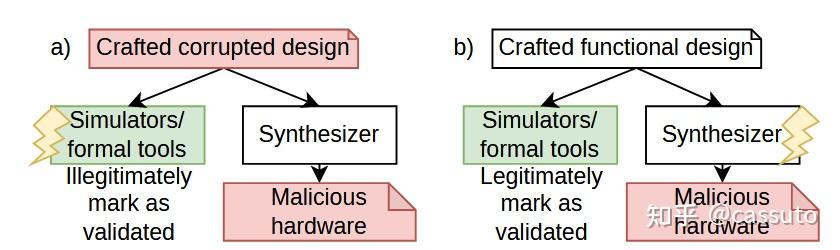

原文Figure3 两种威胁模型
图 b 的威胁模型就更有意思了，敌手先植入一个特殊设计的哑的 HT（逻辑上是死代码），于是防御方拿各种工具测个遍也找不到该漏洞。但只要带特定 bug
的综合器就能让 HT 变成活的。更强大的是，敌手可以兼容多种带 bug 的综合器，其中任意一种综合器都能复活 HT（仿真/验证工具同理）。
p.s. 论文作者指出虽然在 post-synthesis 阶段做 LEC 理论上可能阻止这种逃逸攻击，但目前这仍然缺乏 scalability。而且
post-synthesis 阶段的 EDA 工具依旧面临类似 bug 的威胁。
0x2 为何是 EDA bug？
这就要先介绍论文的关键 idea：假设敌手能够构造一类特殊的电路（称为 MiRTL gadget），它经过仿真/综合后实际输出值取决于 EDA 是否存在特定
bug。例如，一个存在该 bug 的仿真/验证/综合工具看到该电路的输出稳定到 0，而没有该 bug 的工具看到的输出稳定到 1。
我们不妨想想这样构造 gadget 背后的直觉？
论文没有说明，但或许我们可以类比软件木马绕过安全检测的手段。软件木马通常会采用反调试、反沙箱等技术，这些技术依赖于一个函数
感知程序是否运行在调试器/沙箱等安全分析工具的上下文中，如果 感知到了分析工具的上下文特征而返回 0，那么木马实际发挥作用的 payload
就会变为死代码。例如：
if (f() && trigger_cond) {
payload();
}
除非实施爆破，否则调试器/沙箱很难触发 payload。电路中也一样，那个 MiRTL gadget 本质上承担了上述
f()的功能，即电路感知自己是否被带有特定 bug 的 EDA 仿真/综合，以决定是否让 HT 变成死代码/冗余逻辑。
理论上敌手一旦拥有这种 gadget 就具备了逃逸能力。对于 Figure 3a，只要将检测buggy仿真/验证工具的 连到 AND 门阻挡 HT
触发信号的传播，就能让仿真/验证工具看不到活动的木马，一旦 HT 的触发条件变成逻辑上不可满足后，EDA 甚至可能直接就把它优化掉了（基于 CP &
DCE）；同理，对于 Figure 3b，只要将检测buggy综合器的 f 连到 AND 门就能让仿真/验证工具看到是死代码的 HT 在综合器中复活。
我们拿论文中例子说明：

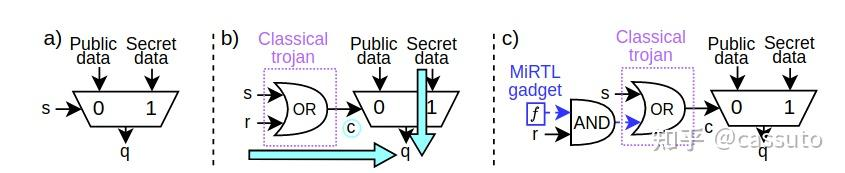

利用MiRTL
gadget隐藏HT的实例
a)是受害 cpu 的一个数据通路，s 决定了 cpu 是否运行在特权模式，只有特权模式下秘密数据才能进入 q。
b)被挂了一个权限提升木马，只要它的触发条件 r=1（例如执行某条预设 opcode 的指令），哪怕在非特权模式下秘密数据也会进入 q。当然我们知道这个
HT 很可能被当前白盒检测技术（如 CellIFT）发现。
C)中利用上述 gadget 隐藏 HT。存在 translation bug 的仿真/验证工具中看到 的输出为 0，这使得 r 被 AND 门
gated 了无法传播，于是工具认为那个 HT 永远不会触发。然而，在正常的综合器中， 的输出还是理论值 1，这样 HT 实际上仍然能够被 r
触发。这就达到了 Figure 3a 的效果。同理不难想象如何实现 Figure 3b。
我们不妨再验证一下这种攻击是否能逃过 IFT。AND 的污染传播公式为:
其中 分别是信号的标志。考虑到这是一个提权马，触发信号来自非特权，因此。假设 MiRTL gadget 成功触发 IFT 检验工具的
bug，那么，于是污染传播结果为，可以只要就断开污染传播路径；换句话说，除非工具能够找到 MiRTL gadget 将 标记为 1，否则 HT 就逃过了
IFT 检测。
如何让 HT 兼容多种不同含 bug 的 EDA 工具呢？只需为每种 EDA 分别构造一个 gadget，然后将这些 gadget 的结果 AND
起来就可以。这样只要任意一个 gadget 输出为 0 就可以让 HT 变成死代码。这与软件木马中组合多种反调试手段是类似的。
后记：个人觉得软件类比进一步揭示了如下 insight，也回答小标题的问题：
（1） EDA 的 bug 只是用来判断电路在仿真/验证工具还是在综合工具中的行为特征之一。实际上能判断 EDA 的特征可能不止 bug，也可能包含
feature 差异等；
（2） 现在 HT 检测工具中没有类似检测软件木马那样的爆破反调试/反沙箱机制。对于依赖 bug 的 gadget，实现这种爆破等同于修复
bug。对于依赖 feature 差异实现的 gadget（如果真的存在），那可能需要准确定位 gadget，将其输出强制置为 1 来实现爆破。
0x3 利用哪些 EDA bug？
我们看到作者观察了 322 个开源 EDA 中已报告的 bug

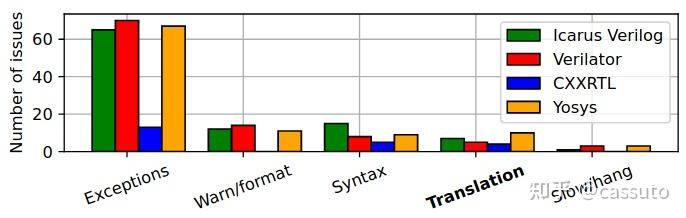

报告的开源EDA中bug数量统计
这些 bug 中有一类 translation bug 非常有趣，它意味着用户写的 HDL
代码有可能跟仿真/验证/综合算法所使用的中间表示（IR,Intermediate Representation）不一致，造成所见非所得。直觉上这跟隐藏 HT
很有关联。
其它 bug 大多只能让 EDA 报错或者 DoS，似乎跟隐藏 HT 关联不明显，也侧面印证了这点
举例来说，在验证工具内部，用户给定的 RTL 设计首先经过 translation passes 翻译为 IR，这个过程包含了各种优化（例如
CP、DCE、CSE 等等），然后在 IR 上运行验证算法，如下图：

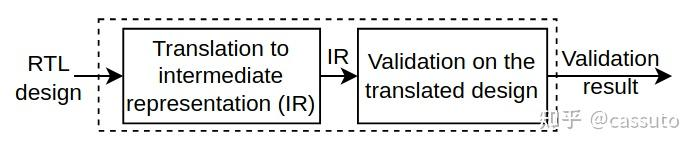

验证工具内部的前端和后端
注：对于综合器，translation 一直延伸到最终产生网表（也可以看成一种 IR），这个过程包含了各种 PPA 优化算法
Translation bug 意味着上述 translation passes 生成的 IR 与 RTL

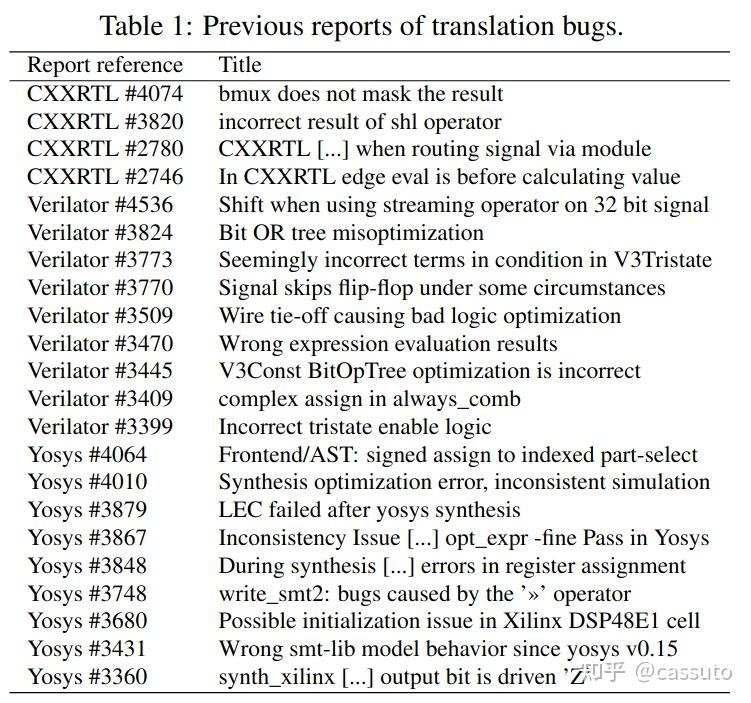

设计不一致，直接导致仿真/验证/综合结果不符合用户期望和规范。我们可以从 translation bug 案例中建立更好的直觉：
部分 translation bug 可以用来构造 MiRTL gadget，从而按 0x2 章介绍的那样实现逃逸攻击。拿作者发现的一个新
bug（V6，CVE-2024-25493）举例，这个 bug 是这样的：Wrong not when checking (n)eq under
and/or tree，而触发这个 bug 的电路长这样：

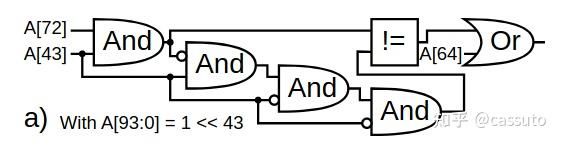

利用V6的MIRTL gadget
为啥这个电路长这么奇怪？因为这是基于 fuzzer 随机生成的结果，后面会详细介绍
理论上这个电路的输出肯定恒为 1。但是 Verilator 存在 bug，使得这个电路仿真结果竟然是取反的，也就是输出为 0。
这有些奇怪，所以我特意去 verilator 的 GitHub 仓库看了下，确实看到了作者提的
issue：HTTPS://GitHub.com/verilator/verilator/issues/4857，还在 id 为 4a0e5a 的
commit 修复了这个 bug，作者还提供了复现 bug 的
PoC：HTTPS://GitHub.com/flaviens/verilator-b14/tree/master，赞
这种 gadget，作者共举例了 6 个（6/20 个新发现的 translation bug），并且按照 0x2 那样演示了如何在 CVA6 RISC-V
处理器中植入提权马。
最后，我还是好奇作者是怎么想到 MiRTL 这个idea的。follow 该作者之前工作或许能发现蛛丝马迹。他们 2024 年的另一篇非常强的工作
Cascade 发现并报告了 yosys 存在一个 bug，但可惜的是那篇文章并没有深入讨论这个 bug 的影响，而这篇文章填补了这个 gap
0x4 怎么找 EDA bug？
我们通过案例了解利用 translation bug 实现 HT 检测逃逸的原理。但一个问题摆在眼前：如何高效找到 EDA 软件中的 bug？
作者的回答是利用差分 fuzzing 自动挖掘 EDA 软件的 bug。Fuzzing 是一种非常传统的技术了，它可以通过大量随机生成的 HDL
和激励来测试仿真器/综合器。
问题是，既然听起来比较直观，那实现这种 fuzzing 有什么挑战呢 ？作者主要给出 3 点挑战和解决办法：
挑战 1 ：作者认为需要找到一种合适的抽象层次来描述硬件设计。其实在此之前已经有直接生成 RTL HDL 的 fuzzer
了（Verismith），然而作者认为现有直接生成 HDL 的 fuzzer 偏向于寻找仿真器前端的 bug（关于词法语法什么的？），而不擅长找后端的
bug。于是作者继承了先前工作 CellIFT 中 macro cell 的概念，生成一种类似网表的 RTL 代码，它更注重电路结构而不是 HDL
写法。不过作者也承认 macro cell 这种类网表的代码的缺点是缺少行为级的描述，从而不能找到语义相关的 bug。
这里还隐含一些技术问题：如何确保随机生成的 RTL 是 sound 的，规避掉一些工程上有不确定性的情况，例如组合逻辑环、多重驱动、pin 悬空、不定态 X
传播、异步电路等。实现上还是基于各种启发式规则，例如把电路图限制为 DAG。
为了生成 verilog 测试用例，作者提出了一个非常聪明的办法，将 Python 生产的网表传递给 yosys 中一个自定义的 pass，由这个 pass
解析出 IR，传递给已有的 verilog 后端生成.v 文件。
挑战 2 ：检测 bug 的发生存在困难。我认为这个比较关键，传统差分测试比较 DUT 和 GRM（Golden Reference
Model）之间结果的差异容易发现 bug，但是首先得有个 GRM。综合器/仿真器很难搞到靠谱的 GRM。于是作者提出差分

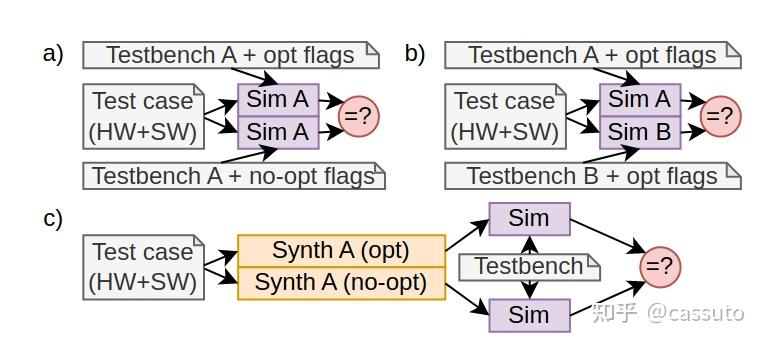

fuzzing，它融合了两种思路，一是观察不同仿真器/综合器的结果，多数表决投票；另一种是关闭 EDA 的所有优化，然后看结果怎么演变。下图 a、b
是面向仿真器的差分 fuzzing，图 C 是面向综合器的差分 fuzzing
注意到在测试综合器时，最后还是基于仿真结果来判断逻辑等价性（测试驱动）。此处不用 LEC 也许是出于 scalability 的考虑
这里还隐含一些 technical challenge：比较仿真结果就意味着需要拿到电路中的电平取值，然而监视每个时钟周期所有信号的取值非常昂贵，这与
fuzzing 需要尽快测试大量测试用例矛盾。作者其实只监视了电路的输出，并且将它们每个时钟周期的取值累计哈希形成签名，最后只需比较一次签名即可。
严格来说这样可能造成 false negatives，不过比较开销确实明显减少了，也许那些漏掉的 bug 能够通过相同时间生成的更多测试用例补回来。
挑战 3：如何利用发现的 bug。fuzzing 发现的触发 bug 的 verilog 可能包含冗余的部分，需要剪枝找出最小的能触发 bug 的电路，构造
MiRTL gadget，最后在实际场景中演示可行性。

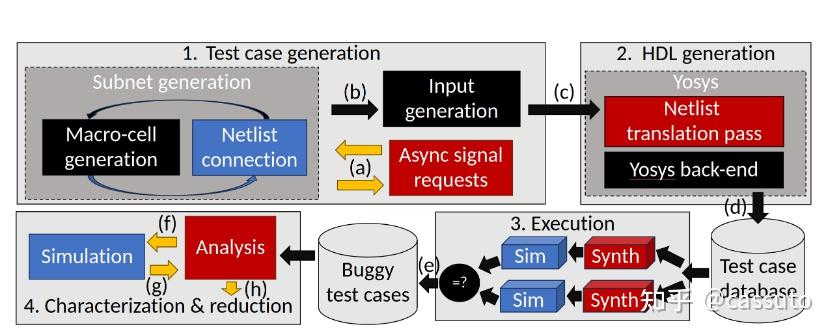

面向上述challenge，作者提出了TRANSFUZZ ：
首先看 Test case generation 阶段，这是一个 fuzzer 比较核心的部分。我们知道 fuzzer
覆盖率主要取决于生成的测试用例质量。TRANSFUZZ 利用了已有 bug 的先验知识来设计测试用例的生成算法。
作者观察了 Verilator, Icarus 和 Yosys 的 100 个 bug 以及 CXXRTL 三年内的所有 bug，总结出一些先验：
观察 1 ：触发 translation bug 需要多种算子类型（移位器、多路选择器、比较器、与或非等等）——需要在较宽范围内随机选择 macro
cell 的算子类型。
观察 2 ：触发 translation bug 需要 non-trivial 的互联（多种算子同时组成不同的连接方式），——需要随机选择 cell
的输入形成互联。为了保护互联关系的多样性，TRANSFUZZ 支持把线拼接起来构成更宽的向量，这样一个 cell 的输入可能是之前生成的若干 cell
输出的拼接（cell 的 pin 可以是多位的向量），同时也支持从位向量中 slice 出部分 bits。此外，算法还偏向于尚未连接过的
cell，从而减少悬空的输出。
观察 3 ：发现 22 个 translation bug 中 21 个的操作数宽度大多位于 2~4bit 内。——要求 cell
的操作数宽度偏向于少量 bit。TRANSFUZZ 从概率分布：
来采样操作数位宽，使得算法偏向选择小于 10bit 的操作数宽度，同时为 32bit 以上也保留了 2% 的概率。
基于上述规则，当一个 macro cell

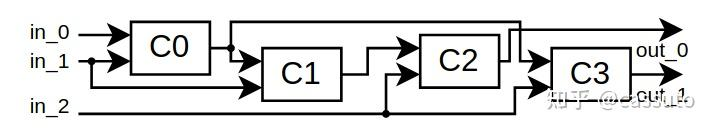

的算子类型、操作数宽度、输入输出等都通过随机采样确定时，就最终实例化为网表的一部分。反复重复上述实例化过程就得到了类似下图的全随机的 subnet：
subnet
多个 subnet 随机互联起来，形成整个电路图。在这个过程中，TRANSFUZZ
为电路添加异步信号（时钟/复位等位于敏感列表中的信号），并且随机化测试激励。这里激励是由元组(subnet_id,
input_values)构成的时间序列，subnet_id 指示电路中的线、input_values 指出要赋的值。
在 HDL generation 阶段，上述电路和测试激励传递到改装的 yosys 前端中，由自定义的 pass 转换到 IR，最后借助 yosys
的后端转换到 verilog 测试用例。
在 Execution 阶段，每一份随机生成的 verilog 测试用例交由多个综合/仿真工具处理，最后检查输出签名的一致性以判断是否出现 bug。
最后在 Characterization & reduction 阶段，所有触发 bug 的 verilog 测试用例会被进一步简化，形成最终的
MiRTL gadget。
0x5 TRANSFUZZ 挖掘 bug 的成绩

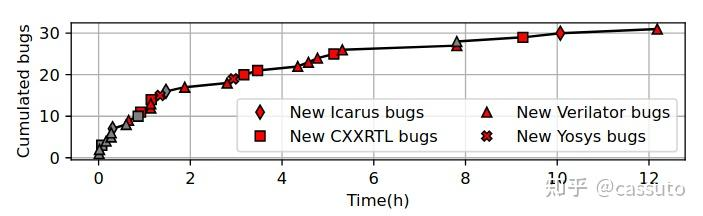

TRANSFUZZ 利用 128 进程在约 24h 内共发现 31 个新的 EDA bug。如下图，可以看到在起初 2 小时内它发现了大部分
bug，而随着时间推移 bug 发现逐渐稀疏，最后约 12h 内没有发现任何 bug。这跟一般 fuzzer 的规律一致。
发现bug的累积时间

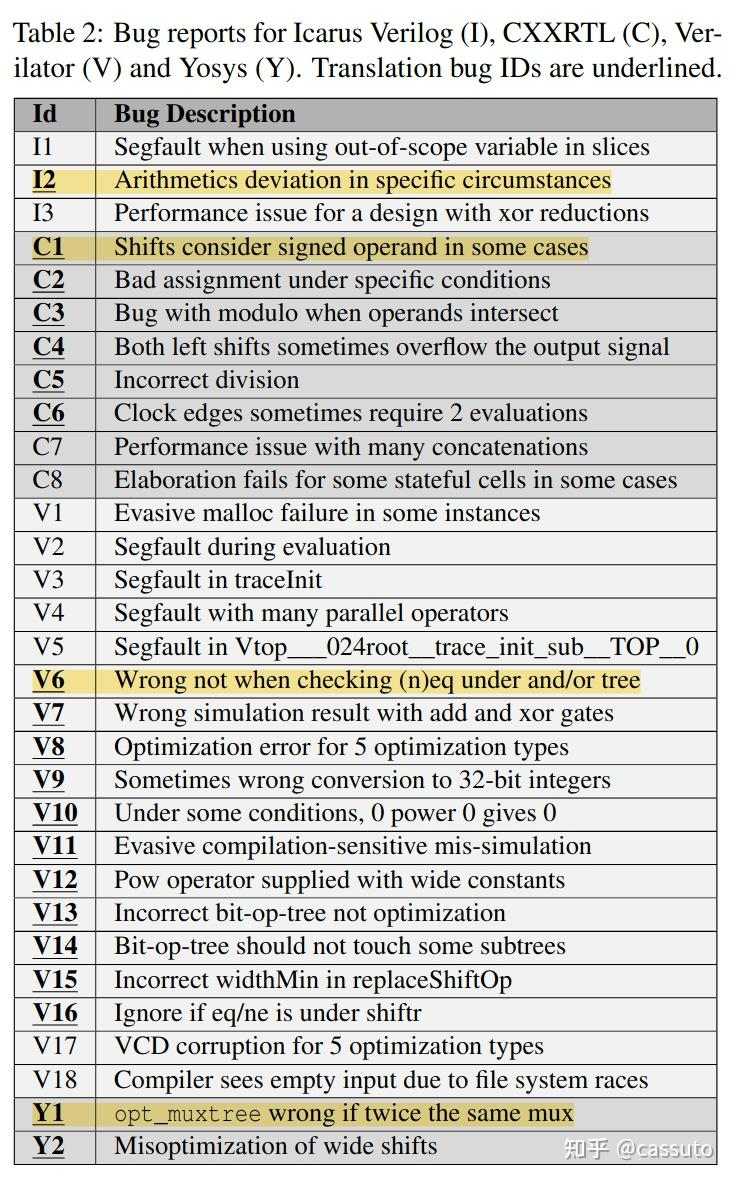

下面是发现的 31 个新 bug，其中 20 个是 translation bug（下划线），而论文演示了分别利用其中 6 个 translation
bug 构造的 MiRTL gadget（黄色高亮）。我们看到 TRANSFUZZ 也能找到其它类型的 bug，它们落在了
exception、slow/hang 等分类上，并没有用于构造 MiRTL gadget。
0x6 实用性如何？
论文演示了利用上述 MiRTL gadget 隐藏 CVA6 RISC-V CPU 中的木马。
我们知道在 Sv39 虚拟内存系统中，PTE 包含一个标志位 U 代表用户可访问。启用虚拟内存后，用户态程序尝试访问 U=0 的页面会报异常从而被 OS
拦下来。要演示的木马希望用户态程序也能访问 U=0 的页面，从而实现权限提升，同时利用 MiRTL 加固该木马以绕过检测。
为此，他们修改了 FMV.X.D 指令实现，让它在操作数为 0x12345678badcable 时触发木马，允许从 U=0 页面访问数据。具体是改了
i_cva6_mmu 里面权限检查的代码：

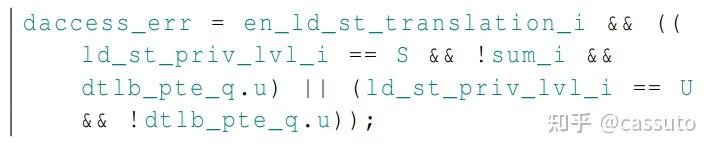

待修改的代码
敌手把上面代码改了一下，用!dtlb_pte_q.u && (~MiRTL gadget || ~trigger_cond)信号 AND
了一下，替换掉原来的!dtlb_pte_q.u，其中 trigger_cond 指示上一条指令是否为带操作数为 0x12345678badcable 的
FMV.X.D 指令。这样就完成了 HT 植入，HT将在MiRTL gadget输出1时活动。
然后他们把 Figure3 中两种场景都评估了一遍。一种场景是敌手直接破坏了 RTL，但是依赖为仿真器设计的 gadget

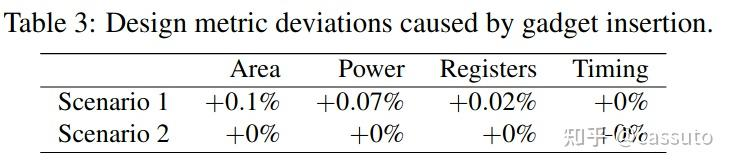

来隐藏木马；另一种是敌手提交一个不包含漏洞的设计，但是依赖综合器 gadget 引入漏洞。实验结果表明两种场景都可行，对 PPA 的影响较小：
0x7 未完待续
由于时间仓促，本篇只能大概介绍 MiRTL 攻击的总体思路和结果。
原始论文中还有大量实现细节和 tricks、以及 TRANSFUZZ 性能评估对比的内容没来得及详细介绍，希望以后有时间能补上。
